Trong các hệ thống kho vận, sản xuất hoặc logistics, máy in mã vạch công nghiệp đóng vai trò cực kỳ quan trọng. Các model Zebra ZT410 và Zebra ZT411 là hai dòng máy in tem công nghiệp được nhiều doanh nghiệp lựa chọn nhờ khả năng hoạt động ổn định, tốc độ in nhanh và độ bền cao.
Tuy nhiên, sau một thời gian sử dụng với cường độ lớn, một số linh kiện cơ khí của máy sẽ bị hao mòn. Một trong những bộ phận thường cần thay thế nhất chính là dây curoa truyền động (Drive Belt).
Nếu dây curoa bị giãn hoặc hỏng, máy in có thể xuất hiện nhiều lỗi như:
- Tem in bị lệch vị trí
- Máy in phát tiếng kêu lạ
- Giấy tem bị nhảy hoặc kẹt
- Motor quay nhưng giấy không chạy
- Tốc độ in không ổn định
Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách thay dây curoa cho máy in Zebra ZT410/ZT411, đồng thời chia sẻ các kinh nghiệm kỹ thuật thực tế giúp quá trình thay thế diễn ra an toàn và chính xác.
Dây curoa máy in Zebra ZT410/ZT411 là gì?

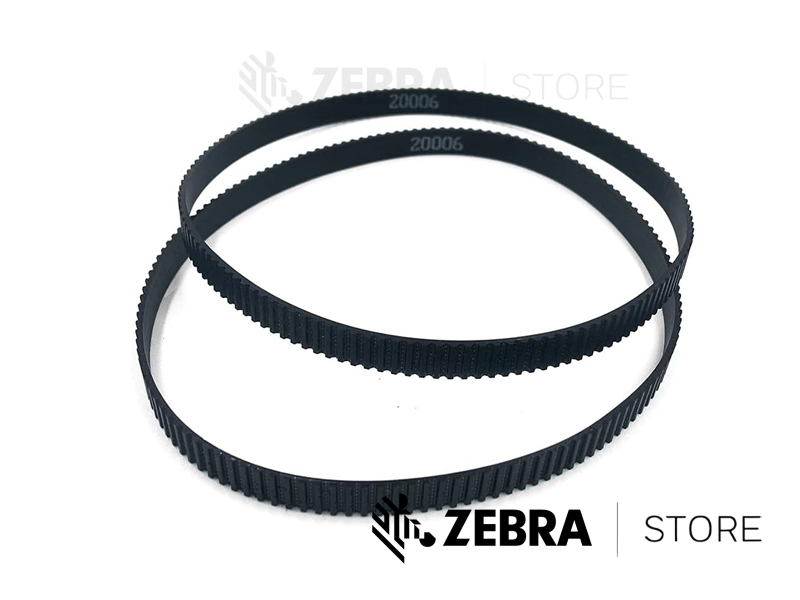

Dây curoa Zebra ZT410/ZT411
Dây curoa (Drive Belt) là một linh kiện cơ khí quan trọng trong hệ thống truyền động của máy in mã vạch công nghiệp. Bộ phận này có nhiệm vụ truyền lực từ motor đến các trục cơ khí bên trong máy.
Trong dòng máy Zebra ZT400 Series, dây curoa kết nối các thành phần sau:
- Motor bước (Step Motor)
- Pully truyền động
- Trục kéo giấy (Platen Roller)
- Cụm đầu in
Khi motor quay, dây curoa sẽ truyền chuyển động tới trục kéo giấy, giúp tem nhãn di chuyển chính xác theo từng bước in.
Cấu tạo của dây curoa máy in
Dây curoa thường được làm từ cao su tổng hợp kết hợp với sợi gia cường để tăng độ bền và khả năng chịu lực.
| Thành phần | Chức năng |
|---|---|
| Lớp cao su | Tạo độ đàn hồi và ma sát |
| Sợi gia cường | Tăng độ bền kéo |
| Răng truyền động | Giữ dây không trượt trên pully |
Nhờ thiết kế này, dây curoa có thể truyền động chính xác ngay cả khi máy in hoạt động liên tục trong môi trường công nghiệp.
Khi nào cần thay dây curoa cho máy in Zebra ZT410/ZT411?
Tuổi thọ của dây curoa phụ thuộc vào cường độ sử dụng máy in. Trong môi trường sản xuất hoặc kho vận, máy in có thể in hàng chục nghìn tem mỗi ngày, khiến dây curoa bị hao mòn nhanh hơn.
Dấu hiệu dây curoa bị hỏng
Dưới đây là những dấu hiệu phổ biến cho thấy dây curoa cần được thay thế:
- Máy in phát tiếng rít khi hoạt động
- Tem in bị lệch hoặc nhảy vị trí
- Giấy tem chạy không đều
- Máy in bị rung mạnh
- In bị mất bước
| Dấu hiệu | Nguyên nhân |
|---|---|
| Tem nhảy khoảng cách | Dây curoa bị giãn |
| Máy phát tiếng rít | Dây curoa mòn |
| Giấy chạy chậm | Dây curoa trượt |
| Máy rung mạnh | Pully truyền động lệch |
Chuẩn bị trước khi thay dây curoa
Trước khi tiến hành thay dây curoa, bạn cần chuẩn bị đầy đủ dụng cụ để tránh làm gián đoạn quá trình sửa chữa.
| Dụng cụ | Mục đích |
|---|---|
| Tua vít lục giác | Tháo vỏ máy |
| Tua vít Philips | Tháo khung máy |
| Dây curoa mới | Thay thế dây cũ |
| Găng tay chống tĩnh điện | Bảo vệ linh kiện |
Ngoài ra, bạn nên chuẩn bị không gian làm việc sạch sẽ và đủ ánh sáng để thao tác chính xác.
Các bước thay dây curoa cho máy in Zebra ZT410/ZT411
Bước 1: Tắt nguồn và tháo kết nối
Đầu tiên, hãy tắt hoàn toàn máy in và rút dây nguồn. Điều này giúp đảm bảo an toàn khi thao tác bên trong máy.
Sau đó tháo:
- cáp USB hoặc mạng
- cáp nguồn
Bước 2: Tháo vật tư in
Tháo toàn bộ vật tư trong máy bao gồm:
- cuộn giấy tem
- ribbon mực
Việc này giúp bạn có nhiều không gian hơn để thao tác bên trong máy.
Bước 3: Tháo vỏ máy
Sử dụng tua vít tháo các ốc cố định vỏ máy. Sau khi tháo vỏ, bạn sẽ thấy cụm motor và hệ thống truyền động.
Bước 4: Nới lỏng motor truyền động
Motor truyền động thường được cố định bằng các ốc giữ. Bạn cần nới lỏng các ốc này để tạo khoảng trống cho dây curoa.
Không cần tháo hoàn toàn motor ra khỏi máy.
Bước 5: Tháo dây curoa cũ
Trượt dây curoa ra khỏi pully truyền động.
Trong quá trình tháo, bạn nên kiểm tra các bộ phận liên quan như:
- pully
- trục lăn
- bánh răng
Nếu các bộ phận này bị mòn hoặc lệch, cần sửa chữa trước khi lắp dây mới.
Bước 6: Lắp dây curoa mới
Lắp dây curoa mới vào đúng vị trí:
- Pully motor
- Pully trục kéo giấy
Sau đó điều chỉnh độ căng dây sao cho dây không quá lỏng và cũng không quá căng.
Kiểm tra sau khi thay dây curoa
Sau khi hoàn tất việc lắp đặt, bạn cần kiểm tra hoạt động của máy in.
Các bước kiểm tra:
- Lắp lại giấy tem
- Bật nguồn máy
- In test label
Nếu máy in hoạt động êm và tem in đúng vị trí, việc thay dây curoa đã thành công.
Những lỗi thường gặp khi thay dây curoa
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Tem in lệch | Dây curoa căng sai | Chỉnh lại độ căng |
| Máy rung | Pully lắp lệch | Căn chỉnh pully |
| Máy kêu | Dây curoa trượt | Kiểm tra răng dây |
| Nhảy tem | Dây lắp sai rãnh | Lắp lại dây |
Mẹo giúp dây curoa hoạt động bền hơn
Để kéo dài tuổi thọ dây curoa, bạn nên thực hiện các biện pháp bảo trì định kỳ:
- Vệ sinh máy in thường xuyên
- Không vận hành máy quá tải
- Kiểm tra pully định kỳ
- Thay dây curoa khi có dấu hiệu giãn
Ngoài ra, việc sử dụng giấy tem chất lượng và cấu hình máy in đúng cách cũng giúp giảm tải cho hệ thống truyền động.
Bạn có thể tham khảo thêm các hướng dẫn kỹ thuật khác:
Câu hỏi thường gặp (FAQ)
Dây curoa Zebra ZT410 có dùng chung cho ZT411 không?
Có. Hai model này thuộc dòng ZT400 Series nên có cấu trúc truyền động tương tự và có thể sử dụng chung loại dây curoa.
Bao lâu nên thay dây curoa máy in?
Thông thường sau 12–24 tháng sử dụng hoặc khi máy in hoạt động với tần suất cao.
Có thể tự thay dây curoa tại nhà không?
Nếu bạn có kiến thức kỹ thuật cơ bản và đúng dụng cụ, bạn hoàn toàn có thể tự thay dây curoa.
Thay dây curoa có ảnh hưởng tới đầu in không?
Không. Tuy nhiên nếu thao tác sai có thể làm lệch hệ thống truyền động, ảnh hưởng tới chất lượng in.
Dây curoa là linh kiện quan trọng trong hệ thống truyền động của máy in mã vạch công nghiệp Zebra ZT410 và ZT411. Việc thay dây curoa đúng kỹ thuật sẽ giúp máy in hoạt động ổn định và kéo dài tuổi thọ thiết bị.
Hy vọng hướng dẫn trong bài viết này giúp bạn thực hiện việc thay dây curoa dễ dàng và an toàn.
