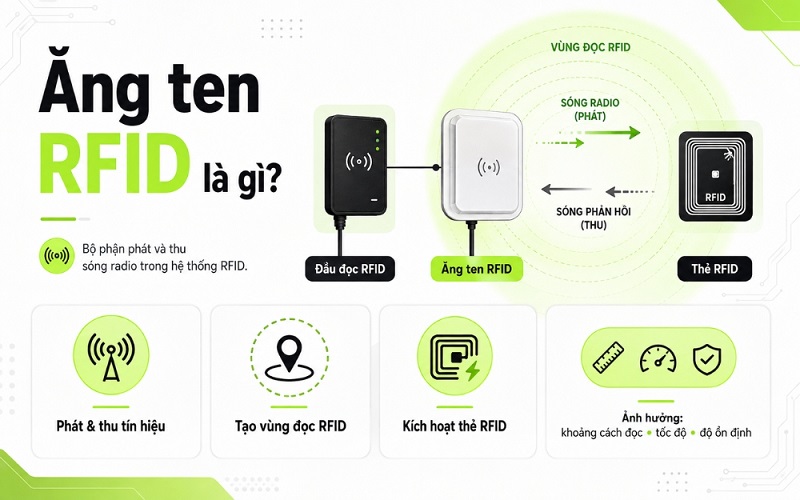

Ăng ten RFID là gì

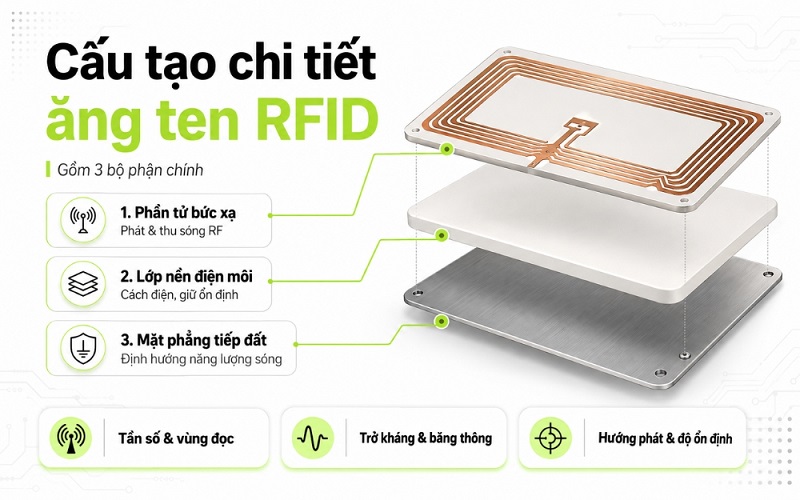

Cấu tạo chi tiết ăng ten RFID

• Phần tử bức xạ: Đây là thành phần trực tiếp phát và thu sóng vô tuyến giữa đầu đọc RFID và thẻ RFID. Phần tử bức xạ thường được làm từ vật liệu dẫn điện như đồng hoặc nhôm. Hình dạng và kích thước của bộ phận này ảnh hưởng đến tần số hoạt động, độ lợi, phân cực và vùng đọc RFID.
• Lớp nền điện môi: Lớp nền điện môi nằm giữa phần tử bức xạ và mặt phẳng tiếp đất, giúp cách điện và giữ khoảng cách ổn định giữa các lớp dẫn điện. Độ dày cùng đặc tính vật liệu của lớp nền tác động trực tiếp đến trở kháng, băng thông và hiệu suất truyền nhận tín hiệu của ăng ten RFID.
• Mặt phẳng tiếp đất: Ground plane là lớp kim loại nằm phía sau phần tử bức xạ, có nhiệm vụ tạo mặt phẳng tham chiếu và định hướng năng lượng sóng RF. Bộ phận này hỗ trợ hạn chế bức xạ về phía sau, ổn định hướng phát sóng và góp phần hình thành vùng đọc phù hợp với từng ứng dụng RFID.

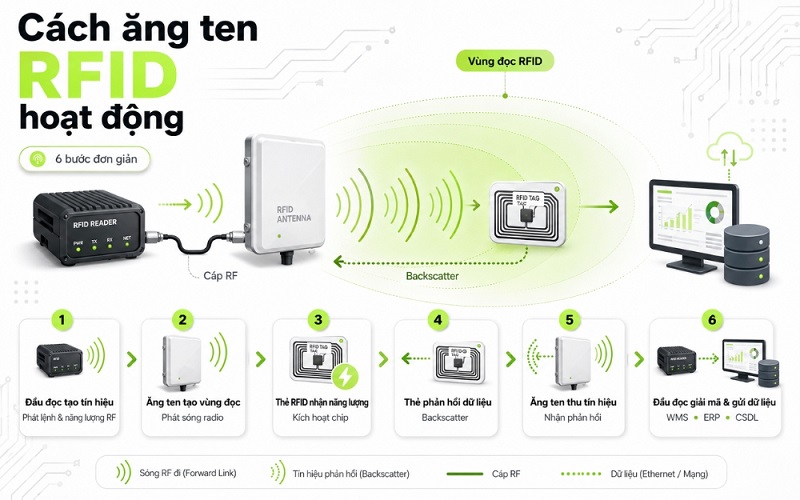

Cách ăng ten RFID hoạt động

• Đầu đọc tạo tín hiệu truy vấn: Quá trình bắt đầu khi đầu đọc RFID phát lệnh và năng lượng RF qua cổng ăng ten. Tín hiệu này được truyền bằng cáp đồng trục đến ăng ten RFID. Trong hệ thống, đầu đọc đảm nhiệm việc tạo lệnh, còn ăng ten đóng vai trò phát và thu sóng vô tuyến.
• Ăng ten tạo vùng đọc RFID: Sau khi nhận tín hiệu điện từ đầu đọc, phần tử bức xạ sẽ chuyển đổi tín hiệu thành sóng radio và phát ra không gian. Hướng phát, phạm vi phủ và hình dạng vùng đọc phụ thuộc vào độ lợi, beamwidth, phân cực cùng thiết kế của từng loại RFID antenna.
• Thẻ RFID tiếp nhận năng lượng: Khi tem nhãn hoặc thẻ RFID đi vào vùng đọc, ăng ten trên thẻ sẽ thu năng lượng từ trường điện từ. Với thẻ RFID thụ động, nguồn năng lượng này được chuyển thành điện để kích hoạt chip, giúp thẻ tiếp nhận và xử lý lệnh truy vấn từ đầu đọc.
• Thẻ phản hồi dữ liệu bằng backscatter: Sau khi được kích hoạt, chip RFID điều chỉnh tín hiệu phản xạ để mã hóa thông tin như mã EPC. Cơ chế này được gọi là backscatter modulation, cho phép thẻ thụ động gửi dữ liệu về hệ thống mà không cần sử dụng pin hoặc tự tạo một sóng mang riêng.
• Ăng ten thu tín hiệu phản hồi: Tín hiệu backscatter từ thẻ được ăng ten RFID tiếp nhận và chuyển thành tín hiệu điện. Dữ liệu sau đó truyền ngược qua cáp RF về đầu đọc. Độ nhạy của đầu đọc, khoảng cách, hướng thẻ và môi trường xung quanh đều ảnh hưởng đến chất lượng tín hiệu nhận được.
• Đầu đọc giải mã và chuyển dữ liệu: Ở bước cuối, đầu đọc lọc, giải điều chế và giải mã tín hiệu từ thẻ RFID. Thông tin nhận được có thể gửi đến phần mềm quản lý kho, WMS, ERP hoặc cơ sở dữ liệu, phục vụ kiểm kê hàng hóa, theo dõi tài sản và kiểm soát quy trình tự động.

Có những loại ăng ten RFID nào

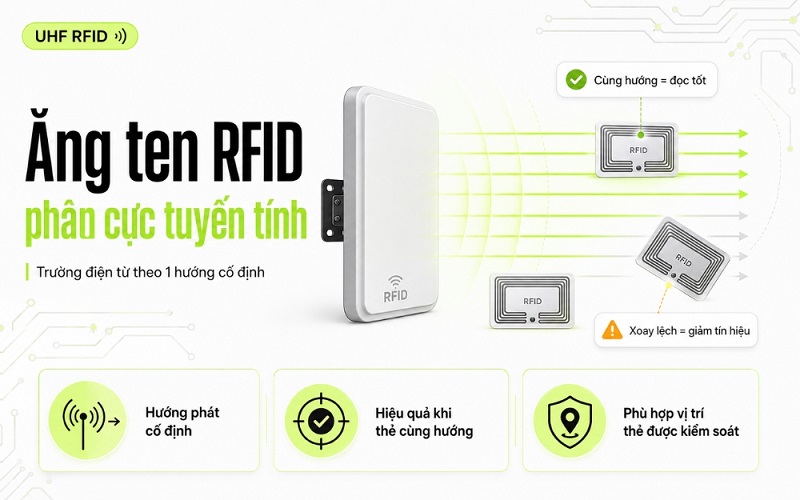

Ăng-ten RFID phân cực tuyến tính

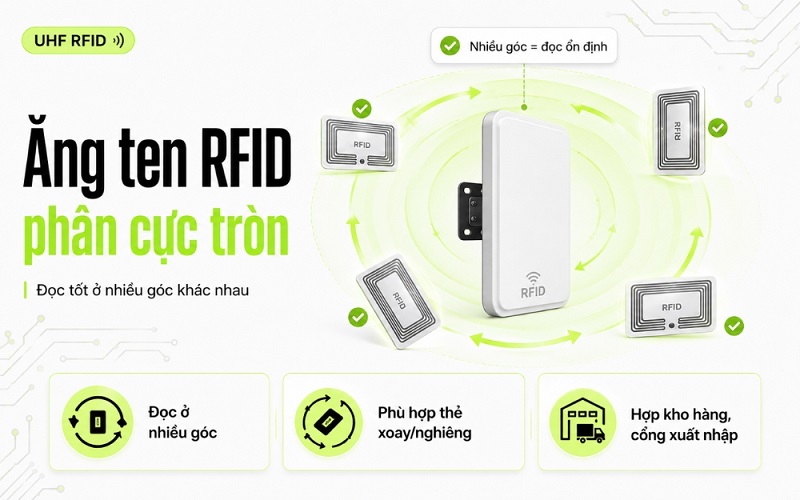

Ăng-ten RFID phân cực tròn

Top các dòng ăng ten RFID chất lượng, phạm vi đọc lớn

Anten Zebra AN480

• Hỗ trợ dải tần UHF rộng: Zebra AN480 hoạt động trong khoảng 865–956 MHz, đáp ứng nhiều cấu hình RFID tại các thị trường khác nhau.
• Phân cực tròn linh hoạt: Thiết bị có tùy chọn phân cực tròn trái LHCP hoặc phân cực tròn phải RHCP, giúp đầu đọc RFID giao tiếp ổn định với thẻ được đặt ở nhiều hướng.
• Tạo vùng đọc cân đối: Với gain 6,0 dBiL và góc mở 3 dB đạt 65° ở cả hai phương, AN480 tạo vùng phủ tương đối đồng đều.
• Kết cấu chắc chắn, dễ bố trí: Ăng ten có kích thước 259,1 × 259,1 × 33,5 mm, trọng lượng khoảng 1,13 kg và sử dụng khung nhôm kết hợp vỏ nhựa trắng. Công suất tối đa 2 W cùng VSWR 1,3:1 hỗ trợ quá trình truyền tín hiệu RF ổn định trong hệ thống.

Anten Zebra AN440

• Bao phủ khu vực rộng: Zebra AN440 tích hợp hai phần tử phân cực tròn, gồm một LHCP và một RHCP. Cấu hình này giúp mở rộng vùng nhận diện, hỗ trợ đọc thẻ ở nhiều hướng khác nhau.
• Tương thích hai dải tần phổ biến: Thiết bị hỗ trợ 865–868 MHz tại châu Âu và 902–928 MHz tại Mỹ. Gain 6,0 dBiL kết hợp VSWR 1,22:1 giúp tối ưu khả năng truyền năng lượng, giảm mức phản xạ tín hiệu và duy trì hiệu suất ổn định.
• Kết nối hai cổng độc lập: AN440 được trang bị hai đầu nối N-Type Female đặt phía sau, cho phép kết nối từng phần tử phân cực với hệ thống đầu đọc.
• Thiết kế phù hợp lắp cố định: Với kích thước 575,1 × 259,1 × 33,52 mm và trọng lượng khoảng 3,2 kg, AN440 phù hợp lắp trên tường hoặc khung cổng bằng các chốt gá có sẵn.

Ăng ten RFID POS Zebra SP5504

• Zebra SP5504 sử dụng phân cực tròn trái, giúp nhận diện tem nhãn RFID ngay cả khi sản phẩm được đặt theo nhiều góc khác nhau. Model này phù hợp với quầy POS, khu vực thanh toán hoặc điểm kiểm tra hàng hóa cần thu nhận dữ liệu nhanh mà không quét từng mã riêng lẻ.
• Hoạt động trên các dải UHF tiêu chuẩn: Thiết bị hỗ trợ 865–868 MHz hoặc 902–928 MHz, đáp ứng các cấu hình RFID phổ biến. Gain 4,9 dBiL cùng góc mở 63°/60° tạo vùng đọc tương đối tập trung.
• Khả năng truyền tín hiệu ổn định: Với VSWR 1,5:1 và công suất tối đa 13 W, SP5504 có thể duy trì hoạt động ổn định trong hệ thống RFID tại điểm bán. Nguồn PoE 37–55 VDC còn hỗ trợ đơn giản hóa hệ thống dây dẫn khi triển khai thiết bị trong không gian bán lẻ.
• Lắp đặt linh hoạt tại quầy: Ăng ten được trang bị đầu nối N-Type Female ở phía trên và có sẵn tùy chọn phụ kiện dạng cột. Vỏ nhôm đúc kết hợp lớp nhựa trắng vừa bảo vệ linh kiện bên trong.

Ăng ten Zebra AN620

• Zebra AN620 chỉ dày khoảng 12mm, kích thước 391 × 275 mm và trọng lượng khoảng 1 kg. Kiểu lắp âm giúp ăng ten dễ dàng tích hợp lên tường, quầy, kệ hoặc khu vực có diện tích hạn chế mà không ảnh hưởng nhiều đến bố cục.
• Tạo vùng đọc định hướng rõ ràng: Gain 7,0 dBiC kết hợp góc mở 75° theo phương ngang và 48° theo phương dọc giúp AN620 tạo vùng phủ rộng theo chiều ngang nhưng tập trung hơn theo chiều đứng.
• Phân cực tròn hỗ trợ nhiều hướng thẻ: AN620 sử dụng phân cực tròn trái với axial ratio dưới 2 dB, thích hợp khi hướng tem nhãn RFID không cố định. Thiết bị hoạt động trên dải 865–868 MHz hoặc 902–928 MHz, phù hợp với hệ thống kiểm kê, bán lẻ và quản lý tài sản.
• Độ bền phù hợp môi trường vận hành: Vỏ nhôm kết hợp Kydex, tiêu chuẩn IP54 và khả năng chống rung theo IEC-68-2-6 giúp thiết bị hoạt động ổn định trong nhiều điều kiện.

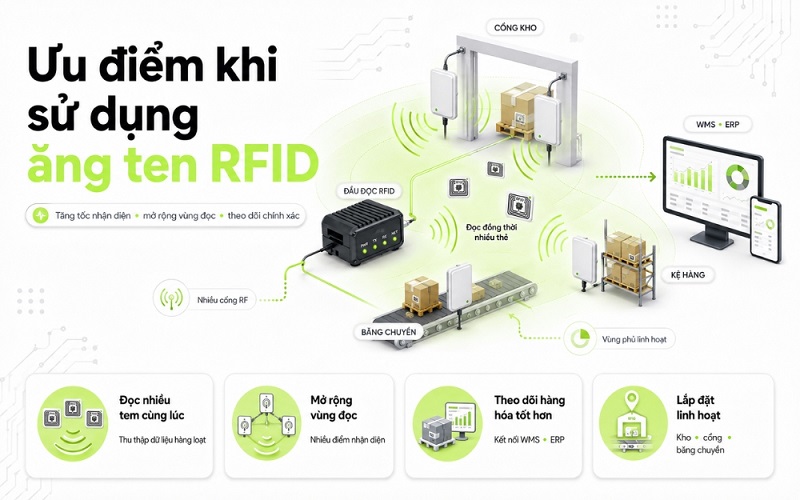

Ưu điểm khi sử dụng ăng ten RFID

• Nhận diện nhiều tem nhãn RFID cùng lúc: Ăng ten RFID tạo vùng phủ sóng để đầu đọc giao tiếp với nhiều thẻ UHF RFID trong một chu kỳ kiểm kê. Khi kết hợp với reader có tốc độ xử lý cao và cơ chế chống xung đột, hệ thống có thể thu thập dữ liệu hàng loạt mà không cần quét từng tem.
• Mở rộng phạm vi và số điểm nhận diện: Một đầu đọc RFID cố định có thể kết nối với nhiều ăng ten thông qua các cổng RF, giúp bố trí vùng đọc tại cửa kho, băng chuyền, kệ hàng hoặc khu vực xuất nhập. Cách triển khai này mở rộng phạm vi giám sát mà không phải lắp riêng reader tại mọi vị trí.
• Tăng khả năng theo dõi hàng hóa: Khi được lắp đúng vị trí, ăng ten RFID hỗ trợ ghi nhận hàng hóa, pallet hoặc tài sản mỗi khi đi qua vùng đọc. Dữ liệu sau đó được chuyển đến phần mềm quản lý kho, WMS hoặc ERP, giúp doanh nghiệp theo dõi luồng di chuyển và cập nhật tồn kho chính xác hơn.
• Lắp đặt linh hoạt tại nhiều khu vực: Ăng ten RFID có nhiều thiết kế như dạng panel, để bàn, âm trần hoặc loại chuyên dụng ngoài trời. Nhờ đó, thiết bị có thể lắp tại kho hàng, nhà máy, cảng, cửa ra vào hay dây chuyền sản xuất, phù hợp với nhiều không gian và yêu cầu vận hành khác nhau.

Ứng Dụng Của Anten RFID Zebra

Kho Vận – Logistics

• Cổng xuất nhập kho (Dock Door RFID).
• Theo dõi pallet & kiện hàng tự động.
• Băng tải phân loại hàng.

Sản Xuất – Nhà Máy FDI

• Theo dõi bán thành phẩm trên dây chuyền.
• Kiểm soát line theo RFID.

Bán Lẻ – Thời Trang – Siêu Thị

• Chống thất thoát EAS-RFID.
• Kiểm kê nhanh theo khu vực.
• Check-out thông minh.

Quản Lý Tài Sản

• Quét vùng rộng để tìm tài sản.
• Tối ưu hệ thống RFID cố định.
