Mực in Face In và Face Out là gì? Cách phân biệt và lắp đặt chính xác
Máy in vẫn chạy nhưng tem ra trắng sau khi thay ribbon? Một nguyên nhân cần kiểm tra là mặt phủ mực đang quay sai hướng. Mực in mã vạch Face In và Face Out khác nhau ở vị trí lớp mực trên cuộn, nên không phải cuộn nào cũng phù hợp với máy bạn đang dùng. Bài viết này sẽ giúp bạn phân biệt hai loại ribbon, kiểm tra chiều mực và lắp đặt đúng theo sơ đồ của máy in.
Mực in mã vạch Face In và Face Out là gì

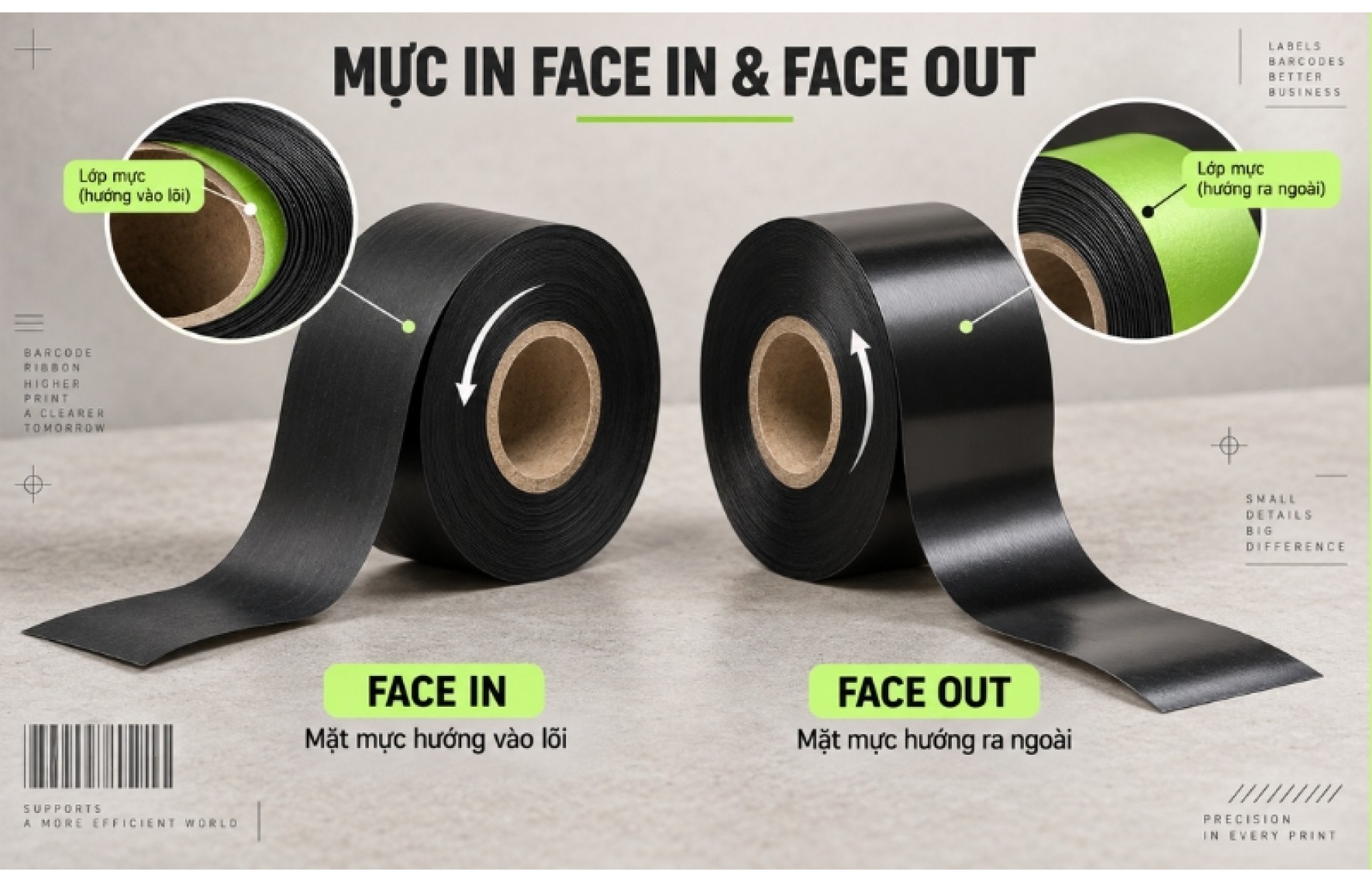

Face In và Face Out là hai cách cuộn ribbon mực in mã vạch, được phân biệt bằng vị trí của lớp mực trên cuộn. Biết cuộn mực thuộc loại nào sẽ giúp bạn kiểm tra khả năng tương thích với máy in tem nhãn trước khi lắp hoặc đặt mua.Mực in mã vạch Face In
Mực in mã vạch Face In (FI), còn gọi là coated side in (CSI), có lớp mực hướng vào phía lõi cuộn ribbon. Khi tháo một đoạn ribbon ra, mặt phủ mực nằm ở phía từng áp vào các vòng ribbon bên trong. “Mặt trong” ở đây nói về vị trí lớp mực trên cuộn ribbon, không phải mặt dưới của tem nhãn. Khi lắp vào máy in truyền nhiệt, ribbon phải đi theo đường dẫn phù hợp để mặt có mực hướng về bề mặt tem.
Mực in mã vạch Face Out
Mực in mã vạch Face Out (FO), hay coated side out (CSO), có lớp mực hướng ra ngoài cuộn ribbon. Nếu kiểm tra mặt ngoài của cuộn, bạn sẽ thấy đây là phía được phủ mực. Loại này cũng cần được lắp sao cho lớp mực hướng về tem khi in. Nói ngắn gọn, FI và FO chỉ chiều cuộn của mặt phủ mực; chúng không cho biết ribbon thuộc loại Wax, Wax–Resin hay Resin.
So sánh 2 loại mực in mã vạch Face In và Face Out
|
Tiêu chí |
Face In (FI) |
Face Out (FO) |
| Vị trí lớp mực | Lớp mực hướng vào phía lõi cuộn ribbon. | Lớp mực hướng ra phía ngoài cuộn ribbon. |
| Ký hiệu thường gặp | FI, CSI (coated side in), mực mặt trong. | FO, CSO (coated side out), mực mặt ngoài. |
| Cách kiểm tra cuộn mực | Áp góc keo của tem lên mặt ngoài cuộn; nếu không có mực bám vào tem, kiểm tra tiếp mặt trong để xác nhận. | Áp góc keo của tem lên mặt ngoài cuộn; nếu mực bám vào tem, đó là mặt phủ mực. |
| Khả năng tương thích | Dùng với model hoặc cấu hình máy hỗ trợ ribbon phủ mực mặt trong. | Dùng với model hoặc cấu hình máy hỗ trợ ribbon phủ mực mặt ngoài. |
Hướng dẫn phân biệt mực in ribbon Face In và Face Out
.jpg)
Khi cuộn ribbon không còn bao bì hoặc tem ghi thông số, bạn có thể kiểm tra mặt phủ mực rồi đối chiếu với hướng dẫn của máy in. Face In (FI) có lớp mực hướng vào lõi cuộn; Face Out (FO) có lớp mực hướng ra ngoài cuộn.

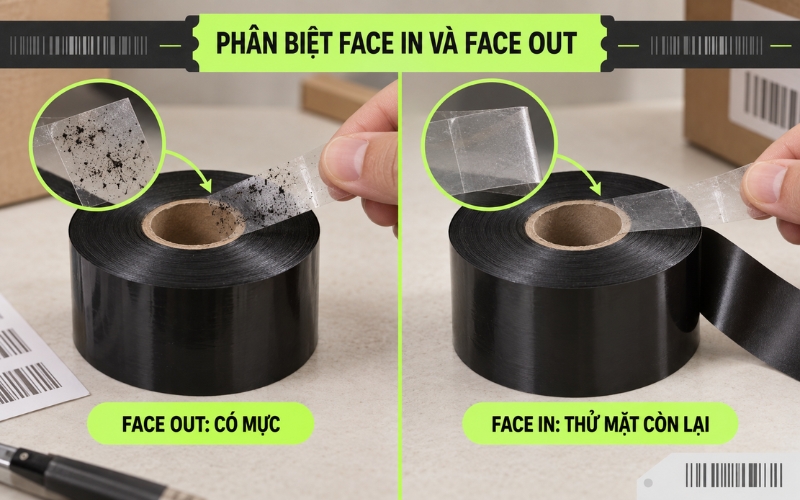

Kiểm tra bằng băng dính
Chuẩn bị một đoạn băng dính trong và kéo ra một đoạn ribbon ngắn để dễ thao tác. Các bước tiến hành như sau:- Bước 1: Áp nhẹ mặt keo của băng dính lên mặt ngoài cuộn ribbon, rồi nhấc băng dính ra.
- Bước 2: Quan sát mặt keo. Nếu có hạt mực bám vào, cuộn ribbon là Face Out. Nếu không thấy mực, thử tiếp trên mặt còn lại của đoạn ribbon để xác nhận Face In. Tránh kết luận khi dấu mực quá mờ hoặc băng dính chưa tiếp xúc đều.
Kiểm tra trục lắp mực
Với một số máy in công nghiệp, bạn có thể quan sát sơ đồ luồn ribbon dán bên trong nắp máy hoặc tra sách hướng dẫn. Sơ đồ này giúp xác định máy hỗ trợ chiều mực nào; nó không thay thế phép thử để nhận diện một cuộn ribbon mất nhãn.- Thiết kế hỗ trợ Face In: Hướng dẫn máy ghi ink in, coated side in hoặc thể hiện đường đi để mặt mực ở phía trong cuộn hướng về bề mặt tem khi in.
- Thiết kế hỗ trợ Face Out: Hướng dẫn ghi ink out, coated side out hoặc thể hiện đường đi tương ứng với lớp mực ở phía ngoài cuộn.
Kiểm tra thương hiệu máy in
Thương hiệu có thể giúp bạn khoanh vùng loại ribbon cần mua. Face Out thường gặp ở nhiều máy in mã vạch Zebra và TSC; một số dòng Honeywell có thể sử dụng cả Face In lẫn Face Out. Tuy nhiên, không nên xác định chiều mực chỉ bằng tên hãng hoặc năm sản xuất. Trước khi đặt mua, hãy kiểm tra mã máy, cấu hình trục lắp mực và sơ đồ luồn ribbon để biết cuộn nào phù hợp.Nếu lắp sai hướng mực in mã vạch sẽ xảy ra điều gì

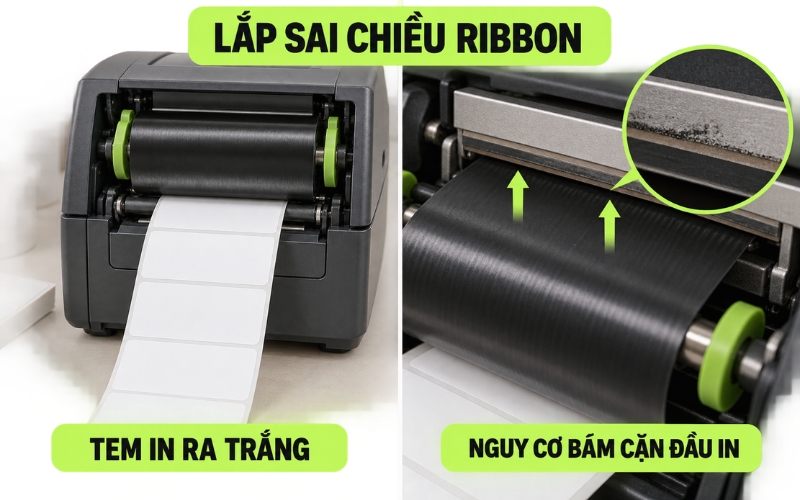

Ở máy in truyền nhiệt, đầu in làm nóng những vị trí cần in trên ribbon, khiến lớp mực chuyển sang bề mặt tem và tạo thành chữ, mã vạch. Vì vậy, mặt phủ mực phải hướng về phía tem nhãn. Khi lắp cuộn Face In hoặc Face Out sai với đường đi ribbon của máy, quá trình truyền mực có thể gặp hai vấn đề sau:.jpg)
- Bản in ra trắng: Máy vẫn kéo tem nhưng lớp mực không tiếp xúc đúng với bề mặt nhãn, khiến tem không có chữ hoặc mã vạch. Nếu đã lắp lại ribbon mà tem vẫn trắng, cần kiểm tra thêm chế độ in, loại tem và thiết lập máy; đây cũng là những nguyên nhân có thể gây lỗi tương tự.
- Có nguy cơ gây hư hỏng đầu in: Nếu mặt phủ mực quay về phía đầu in, lớp mực có thể tiếp xúc với bộ phận vốn cần được mặt lưng ribbon bảo vệ, gây bám cặn và ảnh hưởng chất lượng in. Tiếp tục vận hành khi ribbon lắp sai hoặc ma sát bất thường có thể làm tăng nguy cơ hao mòn đầu in. Điều này không có nghĩa đầu in sẽ hỏng ngay sau một lần lắp ngược; khi phát hiện lỗi, nên dừng in và kiểm tra lại chiều mực theo hướng dẫn của máy.
Hướng dẫn lắp đặt mực in Face In và Face Out đúng cách
Trước khi lắp, hãy xác nhận cuộn ribbon Face In (FI) hoặc Face Out (FO) phù hợp với máy. Vị trí trục, chốt mở và hướng quay có thể khác nhau giữa các model, vì vậy cần đối chiếu sơ đồ dán trong khoang máy hoặc hướng dẫn của đúng model.Bước 1 – Mở khoang máy và xác định hai trục ribbon
- Dừng in, mở nắp máy và để đầu in nguội trước khi thao tác. Xác định trục cấp mực là nơi giữ cuộn ribbon mới; trục thu hồi dùng để cuốn dải ribbon sau khi đi qua đầu in.
- Quan sát sơ đồ luồn mực trong khoang máy, đặc biệt là vị trí các thanh dẫn và hướng quay của trục thu hồi.
Bước 2 – Đặt cuộn mới và luồn ribbon theo sơ đồ
- Đặt cuộn mới vào trục cấp. Kéo đầu ribbon qua các thanh dẫn và khu vực đầu in theo đúng đường vẽ cho model đang dùng.
- Kiểm tra tại vị trí in: mặt phủ mực phải hướng về bề mặt tem nhãn. Nếu máy chỉ hỗ trợ Face Out nhưng cuộn đang có là Face In, cần đổi cuộn phù hợp; không tự ý đảo đường luồn mực để cố sử dụng.
Bước 3 – Cố định đầu ribbon vào trục thu hồi
- Gắn đầu ribbon vào lõi trên trục thu hồi. Quay trục vài vòng theo chiều ghi trên máy đến khi dải ribbon phẳng, không chùng hoặc xoắn.
- Đóng cụm đầu in và nắp máy, sau đó in thử vài tem. Nếu tem ra trắng, kiểm tra lại mặt phủ mực và đường luồn trước khi in cả lô.
